庐江县水源地保护区（果园山水库）监控设施及隔离网设置工程

设计与施工说明

一、工程概况:

本工程为庐江县千吨万人饮用水水源地保护区(果园山水库)蓝控设施及房离网设置工程

二、设计依据:

1、甲方提供的设计任务书及设计要求;

2、本院相关专业提供的设计资料:

3、国家现行主要标准及规范:

1)<<低压配电系统设计规范>>(GB50054-2011)2)<<民用建筑电气设计规范>>(JGJ/T16-2008)3)<<建筑照明设计标准>>GB50034-2004其它有关国家及地方的现行主要标准及规范。三设计内容:

电气设计内容主要为低压配电系统 照明系统四供电负荷及负荷等级:本工程均为三级负荷五供电线路:

干线电力电缆JPVC管埋地数设绿化带内理深不小500穿越道路时不小于

800,并穿SC40钢管保护并做防腐处理各灯具与回路干线之间采用无维护绝缘穿刺线夹连接由灯具制造配套提供六 照明设计:

1、本工程采用灯构成的点光源沿路边缘勾舀出区域的条条光线。

由这些不同照度不同色彩温)组成的光线组成灯饰景观平面。照明光源采用光色好、光效高、寿命长的光源灯具制造均应满足相关国家灯具标准(GB7000).荧光灯应配电子镇流器、金属卤化物灯应配节能型电感镇流器采用高效节能型灯具功率因数要求达到Cos@>0.9所有灯具要求防水等级不小刊P65。部分灯具、管线的走向如因场环境影响，可现场调整照明灯具型号甲方自选 基座尺寸及做法均由灯具厂家提供

2.控制由总线送至控制室集中控制并由厂家负责调试完成照明自控系统 本着可我，实际简单实用的原则进行设计，系统具备手动控制和自动控制，可在主控室对所有路分别进行控制为了时间精确系统具备时钟自动校对功能配置打印机可对系统状态定时或随机打印七工作与安全接地:

1.设计采用TN-S与TT相结合的接地系统，配电箱暂定于图西所示位置也可采用户外防水型配电箱 基碚高出地面300并做好接地和散水

2.各处的灯具金属底座及接线端子至灯头的PE线(与电源线等截面)应与回路电缆的PE线可靠连接八工程做法:

1.图中所示埋地电线管均为塑料电力电缆穿套管保护九其他:

1.施工时同一配电方向的配电线路。可敷设在同一开挖槽中。以减少土方量。水中敷设的电缆须采用防水型。

2.未尽事宜请与设计人员协商决定或按国家标准规范施工验收。

3.附材料表配合施工。

二、土建一般要求

1、图注标商为相对标高，标高 士0.000

2.施工除满足设计中的规定要求外，尚需遵守我国现行的工程施工及验收规范

3、土建工程、安装工程密切配合做好预埋件和预留洞的预埋预留工作，不得在施工后开酱，影响工程质量，施工过程中，请各专业工种密切配合

4、预埋、预留钱件均署红丹打底防锈、凡明露者，加罩面油漆二度，颜色除专业工种

(冷暖、水、电)有特珠要求外，均与相邻墙、顶同色、凡预埋木构件均做防腐处理

5、图纸中如有矛盾或不详时，应遵守以下原则，

(1)请建设单位、监理公司和施工单位及时与设计单位联系

(2)钢筋混凝土工程以结构专业图纸为准，有建筑大样图者以建筑为准

6、除注明外，图中尺寸总图以米为单位，单体图以毫米为单位，标高以米为单位，所有

图纸以标注尺寸为准，不得直接测量图纸，比例仅供参考，当大小样不符时，以大样图为准

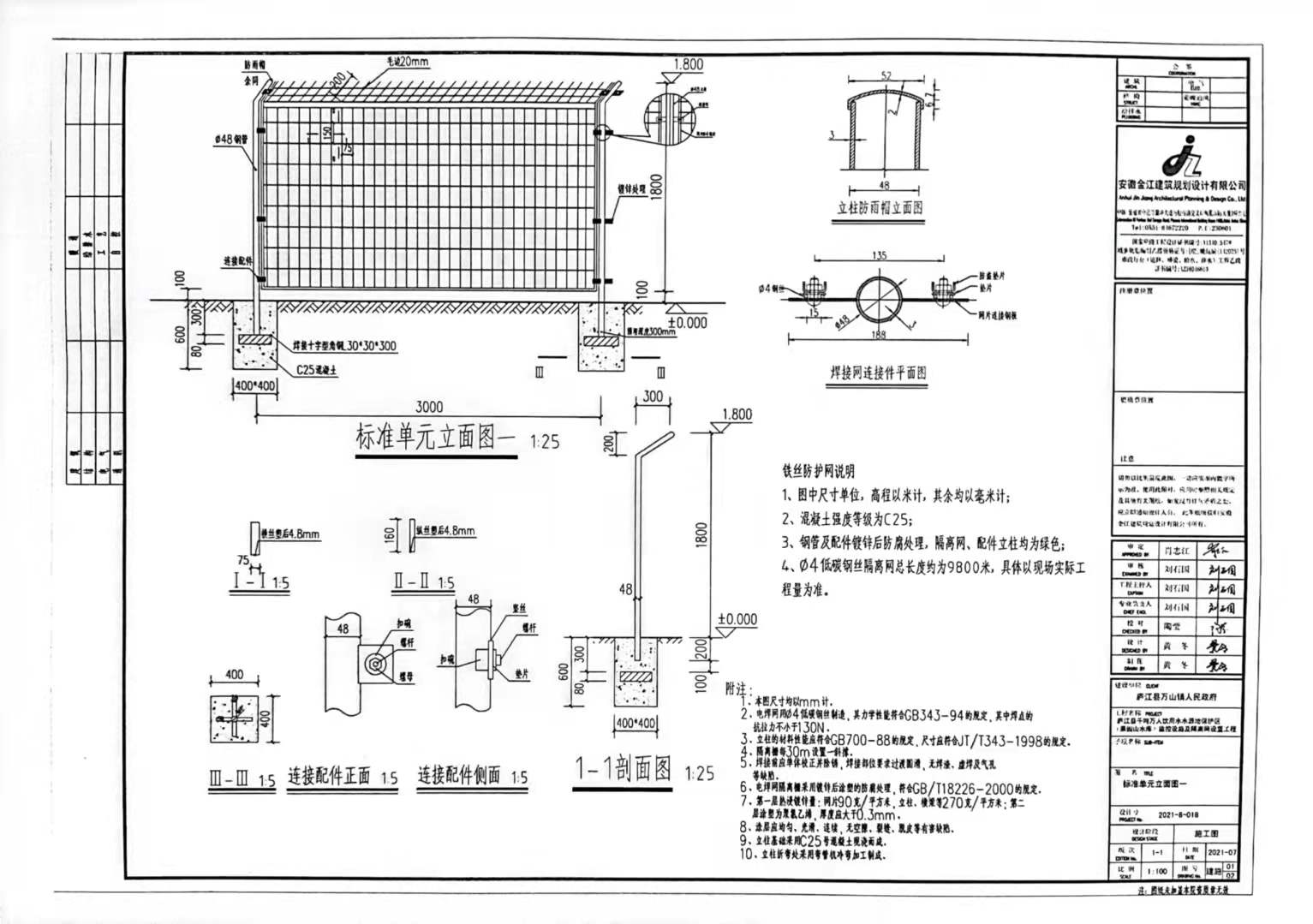

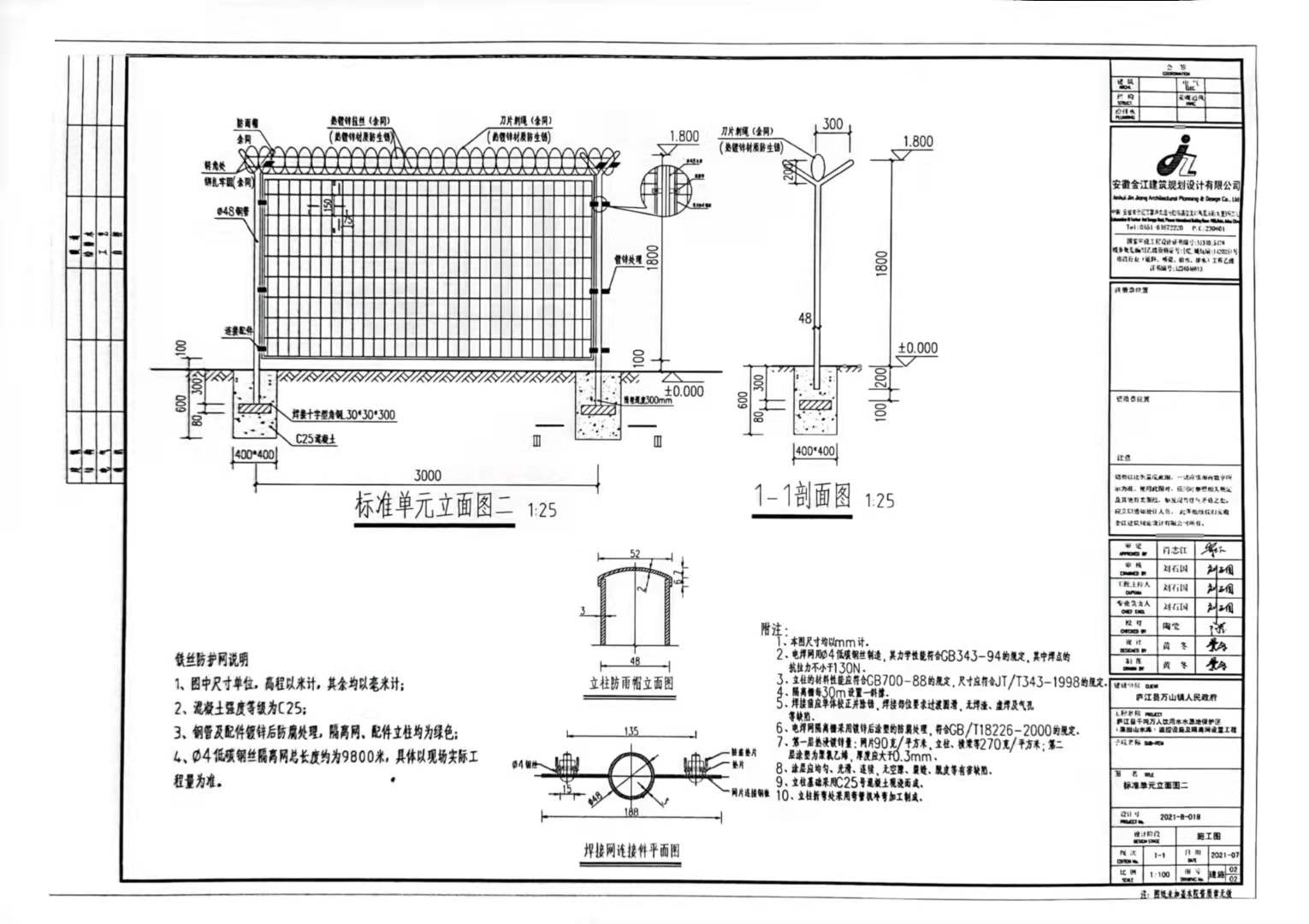

三、铁丝防护网说明

1、图中尺寸单位，高程以米计，其余均以毫米计;

2、混凝土强度等级为C25;

3、钢管及配件镀锌后防腐处理，隔离网、配件立柱均为绿色;

4、04低碳钢丝隔离网总长度约为9800米，具体以现场实际工程量为准。

1、本图尺寸均以mm计算。

2、防护网用D4低碳钢丝制造，其力学性能符合CB343-94的规定，其中焊点的抗拉力不小于130N.

3、立柱的材料性能应符合GB700-88的规定，尺寸应符合JT/T343-1998的规定。

4、防护网每30m设置一斜撑。

5、焊接前应单体校正并除锈，焊接部位要求过渡圆滑，无焊渣、虚焊及气孔等缺陷。

6、防护网隔离栅采用镀锌后涂塑的防腐处理，符合GB/T18226-2000的规定。

7、第一层热漫镀锌量:网片90克/平方米。立柱、横梁等270克 平方米;第二层涂塑为聚氧乙烯，厚度应大千0.3mm.

8、涂层应均匀、光滑、连续，无空隙、裂缝、脱皮等有害缺陷。

9、立柱基础采用C25号混凝土现浇而成。

10、立柱折弯处采用夸管机冷弯加工制成。
